ZENITH LED Ex G2 взрывозащищенные светодиодные светильники

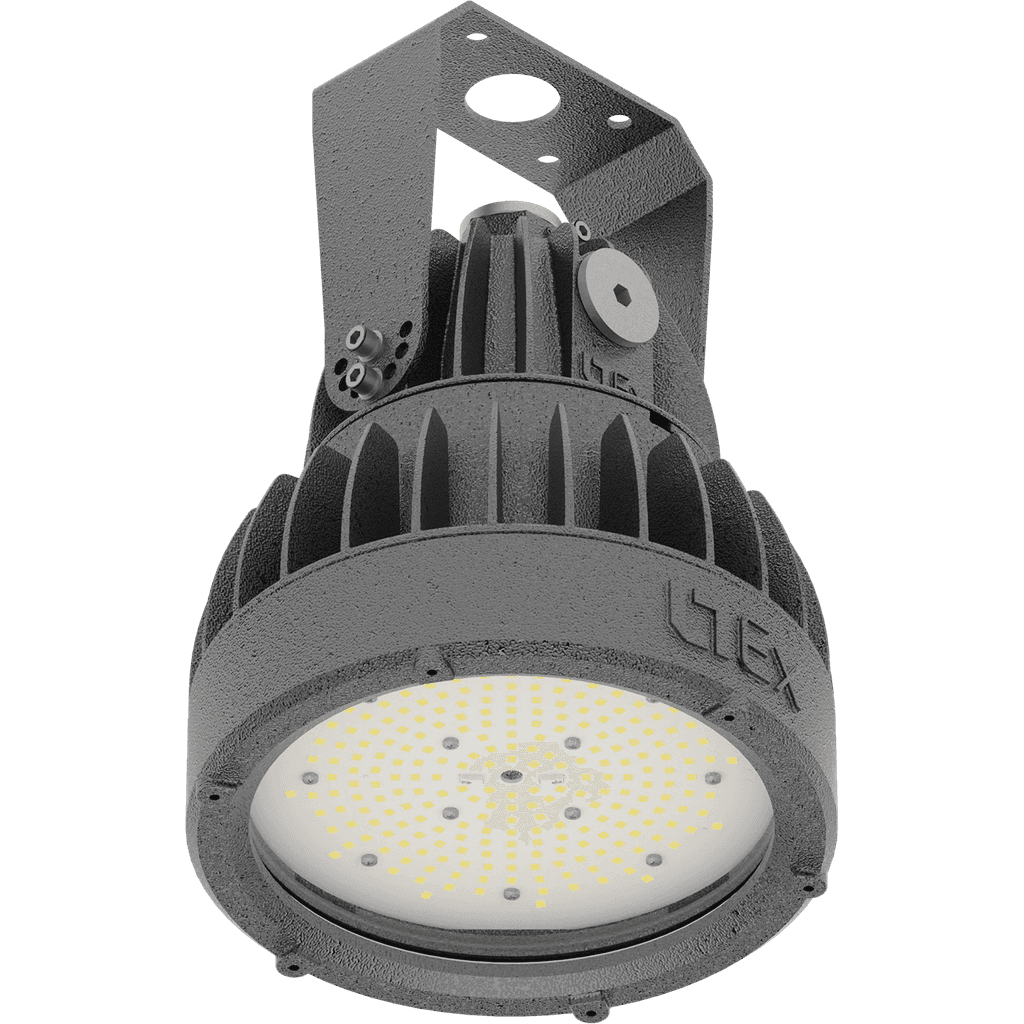

Серия взрывозащищенных светильников ZENITH LED Ex G2 для наружного и внутреннего освещения предприятий нефтегазовой промышленности, предназначенная для замены светильников с натриевыми и металлогалогенными лампами до 150 Вт. Светильники имеют широкий диапазон мощностей (от 50 до 130 Вт), а также конструктивное решение, обеспечивающее улучшенные эксплуатационные характеристики при электроподключении и монтаже.
обзор серии
свернуть все
установка
Универсальный способ крепления на скобе с регулировкой светильника на угол до 90° с шагом в 30°(B), трубное крепление с помощью кабельного ввода (G), либо с помощью скобы с муфтой для установки на трубу (BT). Установка на опору диаметром 40-42 мм (PL).
конструкция
Корпус светильника изготовлен из алюминиевого сплава и окрашен порошковой краской. Корпус представляет собой взрывонепроницаемую оболочку с двумя взрывонепроницаемыми объемами: в верхнем объеме расположен скользящий контакт с клеммными зажимами для подключения питающего кабеля. В нижнем объеме расположены источник питания и источник света. В конструкции светильника предусмотрено универсальное монтажное крепление. Монтажные скобы, крепежные элементы выполнены из нержавеющей стали. Предусмотрена возможность транзитного подключения. Опционально возможна комплектация стальной защитной. Для ввода кабеля предусмотрены три вводных отверстия с установленным взрывозащищёнными заглушками. Крепление на опору имеет одно вводное отверстие М25х1,5. Максимальный размер присоединяемого кабельного ввода: длина 68 мм, диаметр 40 мм. Транзитное подключение невозможно. Соединитель с опорой крепится на опору и предварительно фиксируется. Далее необходимо произвести электрический монтаж, зафиксировать провод в кабельном вводе, убрать свободный конец провода в опору. Установить светильник с основанием опоры на соединитель с опорой используя комплектные винты М6 с шайбами. Финально зафиксировать светильник в сборе на опоре, затянув стопорные винты М6.
оптическая часть
Плоский, либо полусферический рассеиватель из закаленного ударопрочного боросиликатного стекла. Опционально возможна модификация со специальным олеофобным покрытием (OPH) для легкого устранения загрязняющих веществ с оптической части светильника для сохранения эффективности и светового потока.
маркировка взрывозащиты
1 Ex db IIC T6 Gb/Ex tb IIIC T80°C Db – для мощности 30 Вт. 1 Ex db IIC T5 Gb/Ex tb IIIC T100°C Db – для мощностей 50,70,90,130 Вт.
комплектация
Светильники поставляются с отверстиями для ввода кабеля в комплекте c взрывозащищенными алюминиевыми заглушками, кабельные вводы заказываются отдельно. Кабельный ввод для небронированного кабеля поставляется в комплекте со светильником только для типа крепления «на трубу» с присоединительной резьбой M25x1,5/G3/4’’. Для модификаций с типом крепления "на опору" (PL) кабельный ввод для небронированного кабеля (10-14 мм) входит в комплект поставки. Кабельный ввод для других типов кабелей заказывается отдельно.
тип источника света
LED
области использования
промышленность
расшифровка обозначений
Монтаж на скобу
ZENITH LED 30 D120 B Ex G2
Монтаж на скобу с муфтой для установки на трубу
ZENITH LED 130 D270 BT Ex G2
Монтаж на трубу
ZENITH LED 50 D270 G Ex G2
Монтаж на опору
ZENITH LED Ex G2/PL 70W D270 850 HG
Угол светораспределения
ZENITH LED 50 D270 G Ex G2
CRI80, КЦТ 5000К
ZENITH LED Ex G2/PL 70W D270 850 HG
Цвет изделия – серый молоток (hammer gray)
ZENITH LED Ex G2/PL 50W D120 850 HG
II класс защиты от поражения эл.током
ZENITH LED 70 D120 G Ex G2 class II
